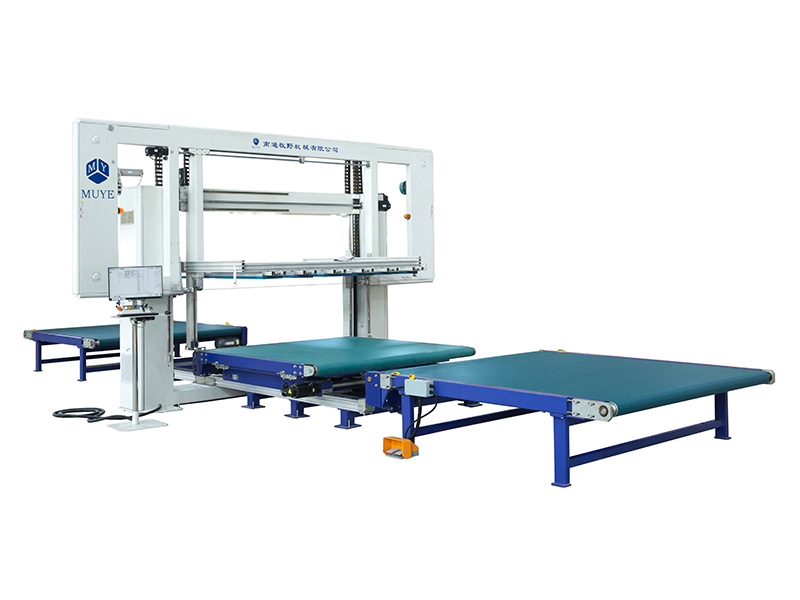

Máquina cortadora de contornos CNC

horizontal GH3

Usos
Esta máquina cortadora de contornos sirve para cortar casi cualquier perfil geométrico; por consiguiente, se utiliza en una gran cantidad de industrias.

Materiales para cortar
Poliuretano, HR+CMHR, espuma flexible PU, espuma pegajosa, látex, Basotect ®, espuma laminada, espuma tipo caja y polietileno.

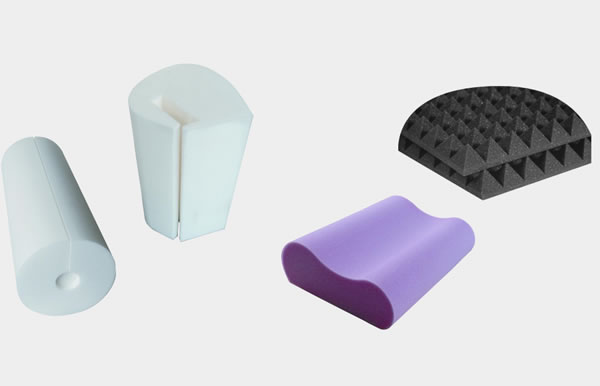

Formas
Esta cortadora CNC horizontal es perfecta para el corte de bloques de espuma y productos en 3D o 2D, ondulados, curvados, regulares e irregulares.

Parámetros técnicos

Estándar Opcional
Longitud del bloque de espuma 2200mm 2300mm
Altura del bloque de espuma 1250mm 1500mm
Ancho del bloque de espuma 2200mm 2300mm
Mesa de trabajo Mesa de trabajo giratoria (90º)
Potencia en corriente alterna 380V 3 fases 4 cables
Potencia total 5KW
Precisión de corte ±0.5mm
Herramienta de corte - Presión de la sierra: 5 bar
- Sierra giratoria
- Tamaño de la sierra: 0.6mm×3~5mm×11000mm
- Velocidad lineal: 15m/s
Opciones de operación -módem (ofrece el diagnóstico y mantenimiento a distancia )
-mesa de trabajo rotatoria controlada por el operario
-software de programación automática
-terminal de ordenador
-sistema de control con valor absoluto
-ajuste de ángulo automático
Velocidad máxima de corte Depende del material. La velocidad máxima de corte es normalmente de 30 m/minuto

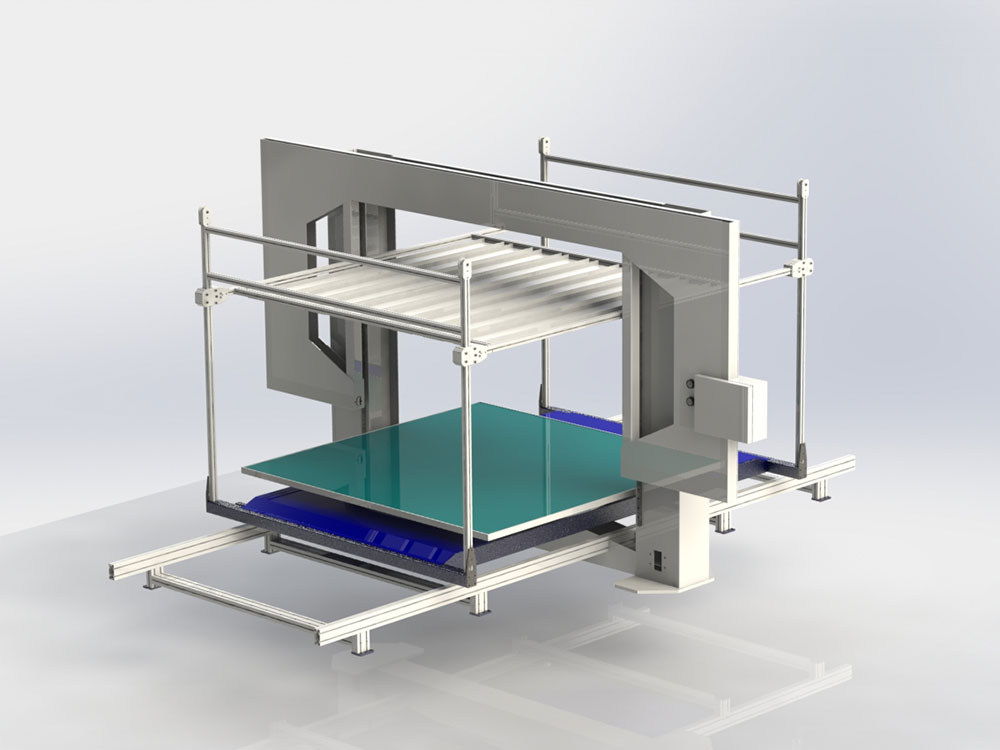

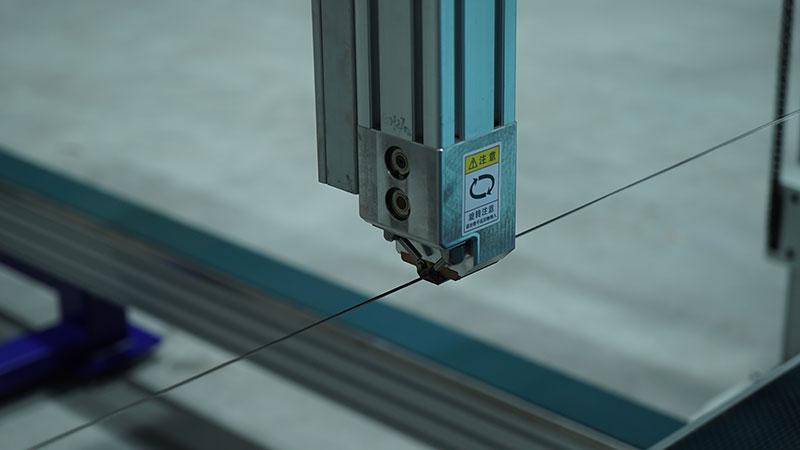

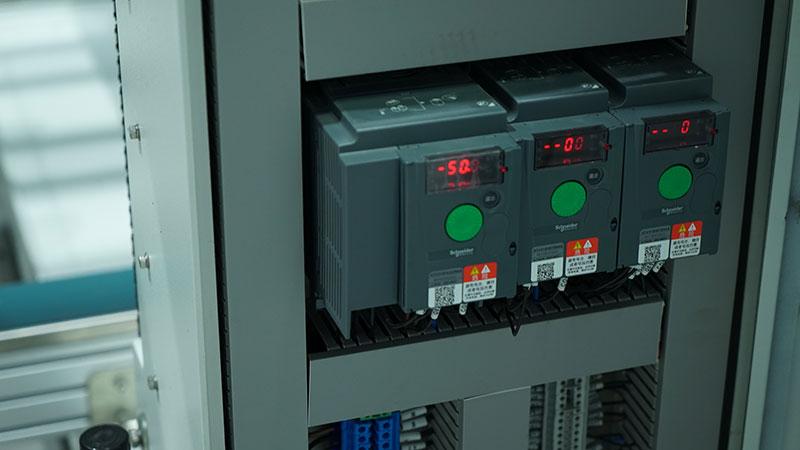

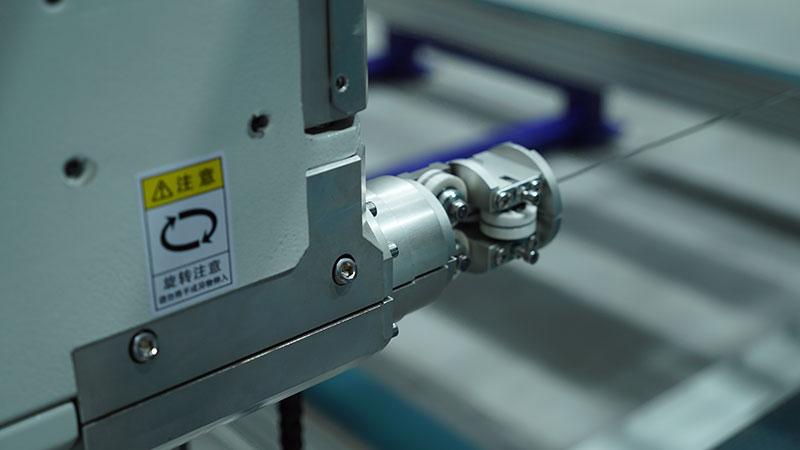

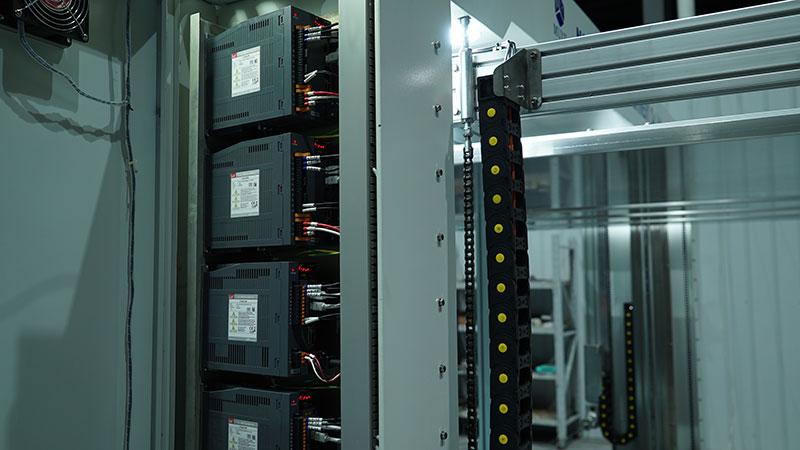

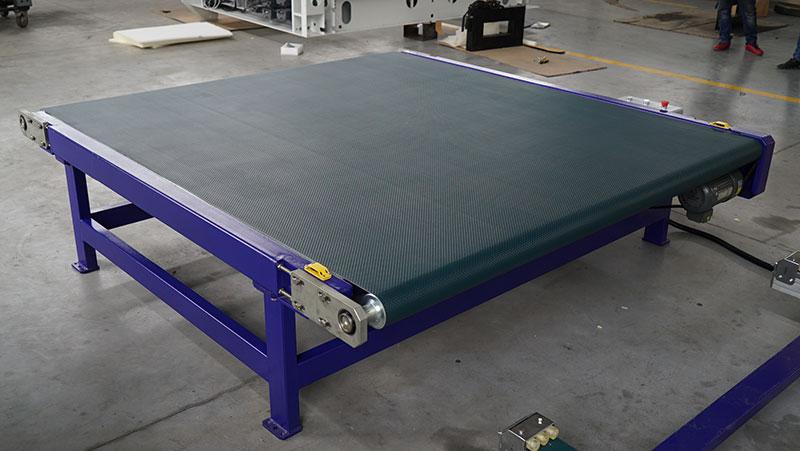

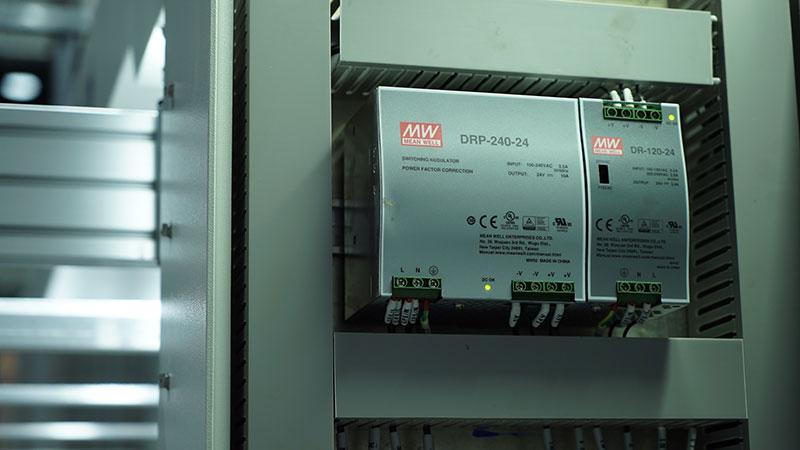

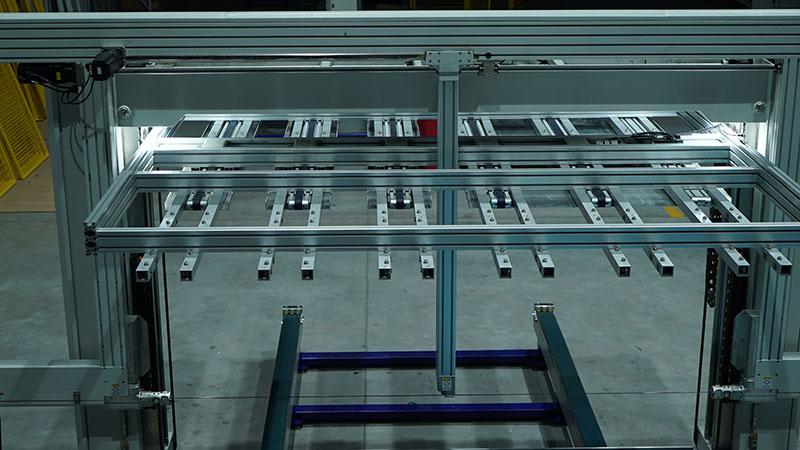

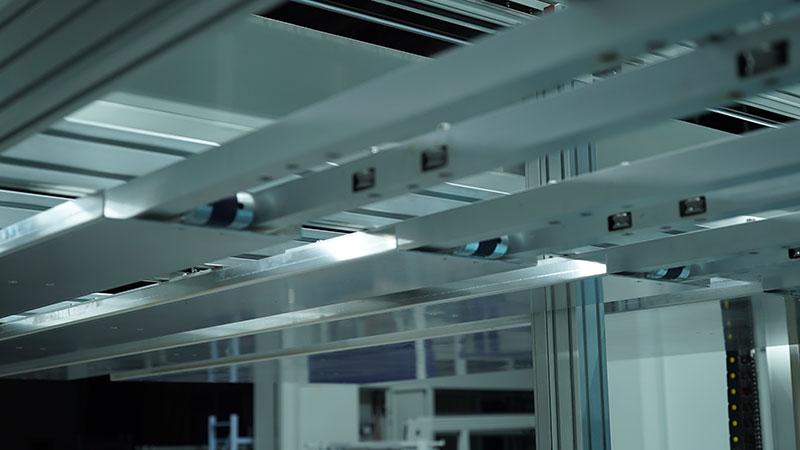

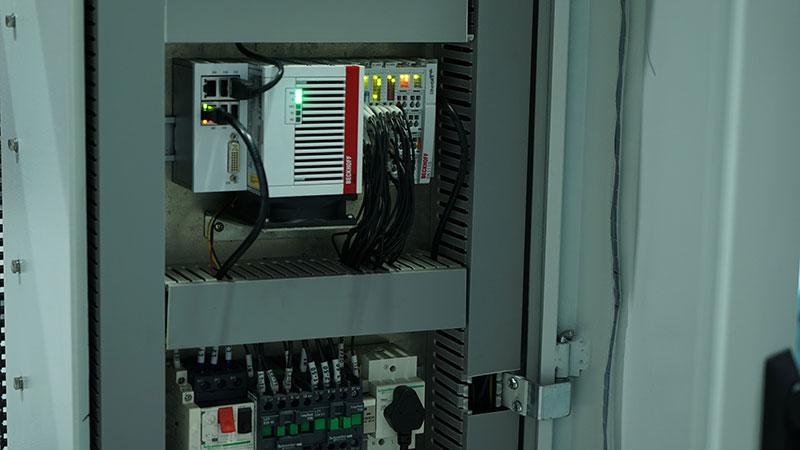

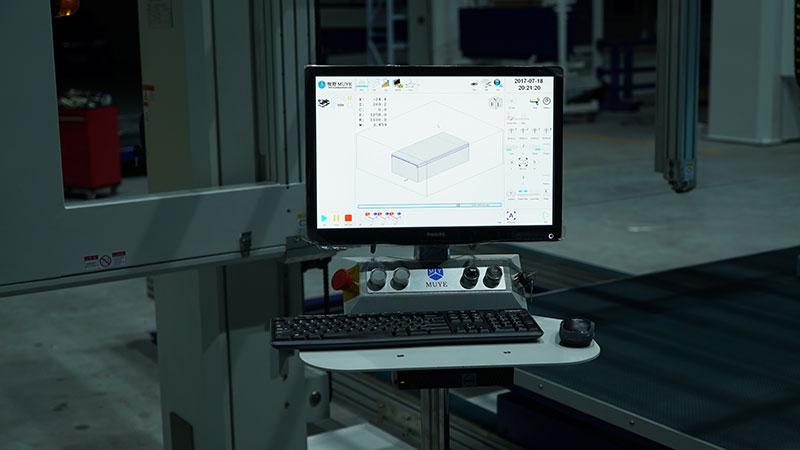

Detalles de la máquina cortadora de contornos CNC horizontal GH3

  • Details of Horizontal CNC Contour Cutting Machine, Model GH3
  • Details of Horizontal CNC Contour Cutting Machine, Model GH3
  • Details of Horizontal CNC Contour Cutting Machine, Model GH3
  • Details of Horizontal CNC Contour Cutting Machine, Model GH3
  • Details of Horizontal CNC Contour Cutting Machine, Model GH3
  • Details of Horizontal CNC Contour Cutting Machine, Model GH3
  • Details of Horizontal CNC Contour Cutting Machine, Model GH3
  • Details of Horizontal CNC Contour Cutting Machine, Model GH3
  • Details of Horizontal CNC Contour Cutting Machine, Model GH3

La Máquina cortadora de contornos CNC horizontal GH3 cuenta con un sistema operativo de alta fiabilidad. Esta cortadora de espuma versátil procesa bloques de espuma de cualquier tamaño y material, como espuma viscoelástica, espuma de limpieza y látex. Puede configurar el sistema de control.

A diferencia de las cortadoras CNC y cortadoras manuales convencionales, la máquina cortadora de contornos GH3 ofrece las siguientes ventajas:

1. Corta espuma blanda sin producir polvo.
2. Cuenta con un control de hoja de sierra oscilante de alta velocidad y un sistema de seguimiento de la sierra.
3. Precisión y alto rendimiento.
4. Ofrece una gran variedad de funciones.
5. Cuando está en funcionamiento, no hace casi ruido.
6. Fácil de utilizar.
7. Acabados perfectos.
8. La máquina de corte de contornos GH1 es perfecta para el procesamiento de productos de espuma y se ha convertido en la primera opción para las empresas de la industria de la espuma.

Características de la máquina de corte de espuma
Destaca por su eficiencia y alto nivel de automatización.
La plataforma gira automáticamente 90º.
La velocidad máxima de corte depende del material que queremos cortar, aunque la velocidad máxima que puede alcanzar nuestra cortadora es de 60 m/min.

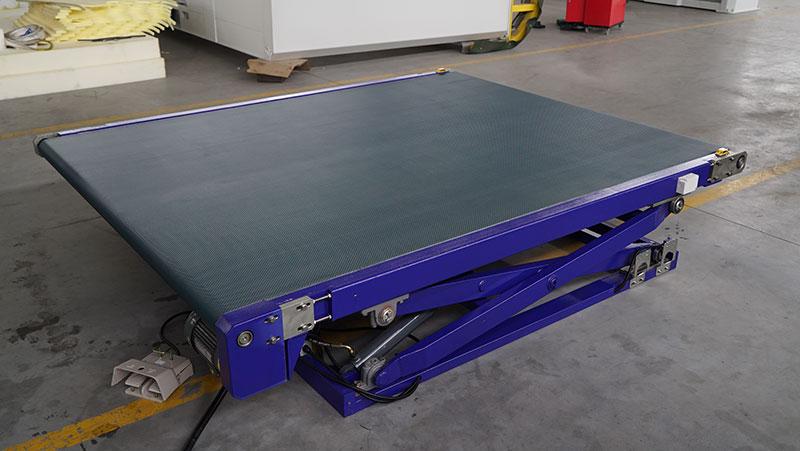

Cuenta con una cinta de elevación de carga opcional de 2800mm -4000mm.

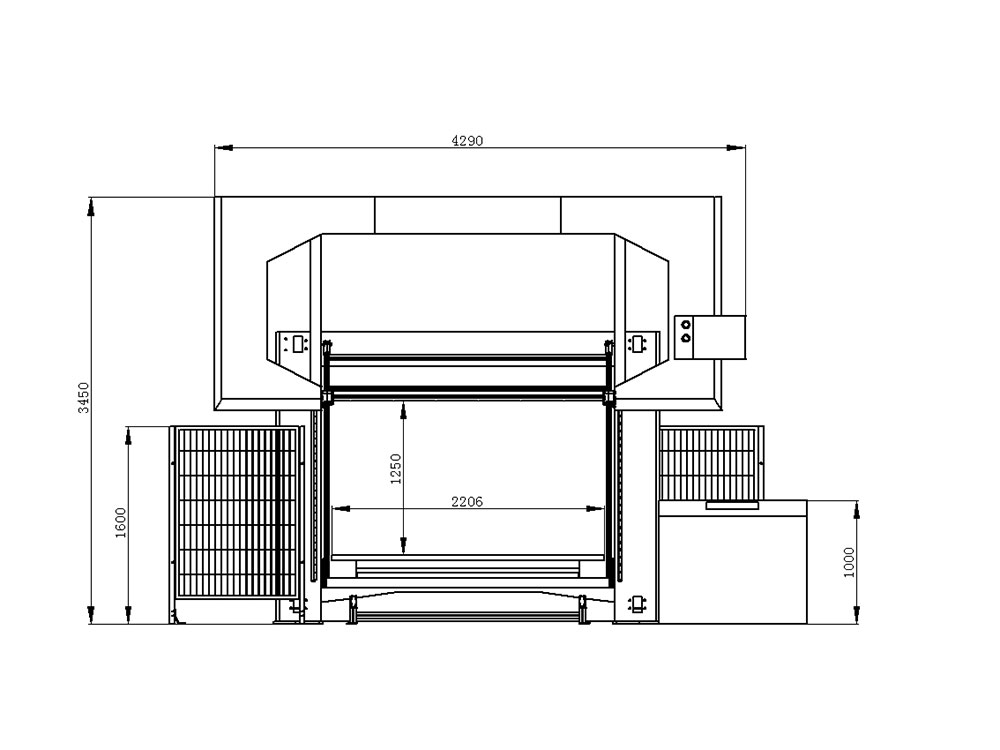

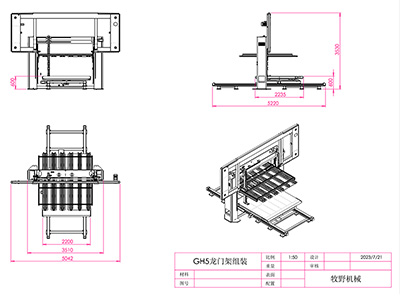

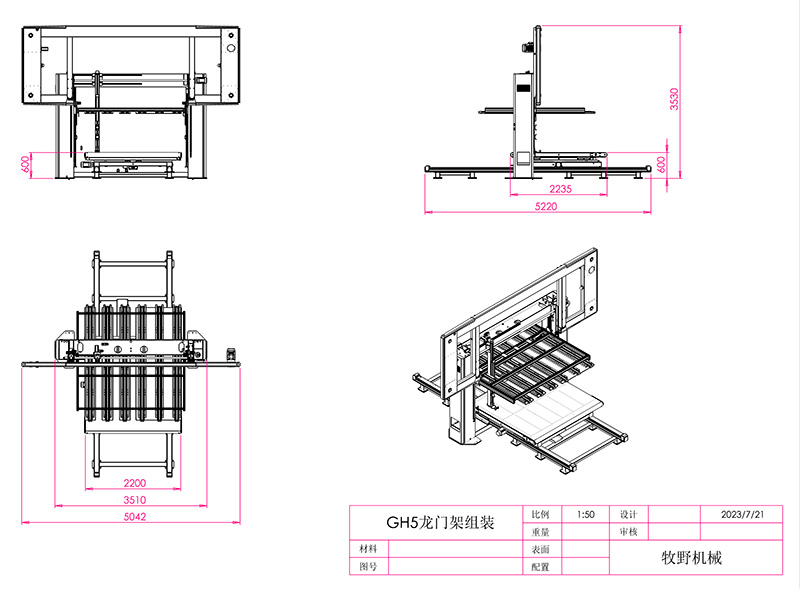

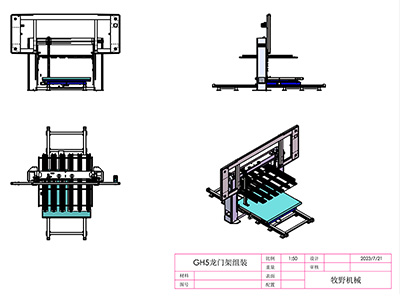

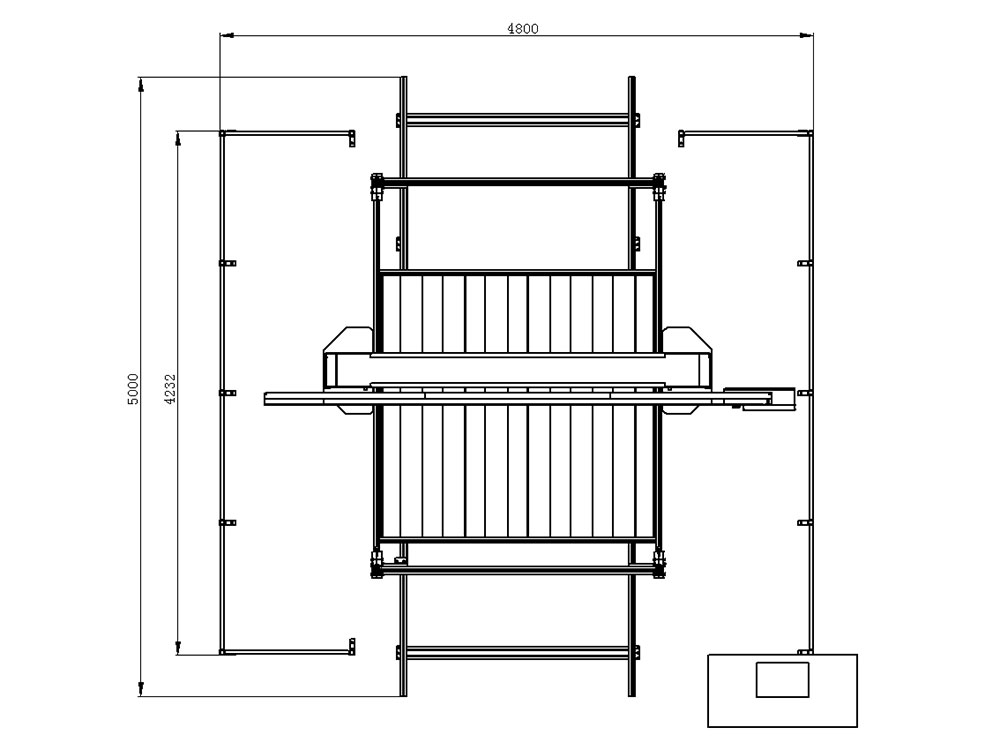

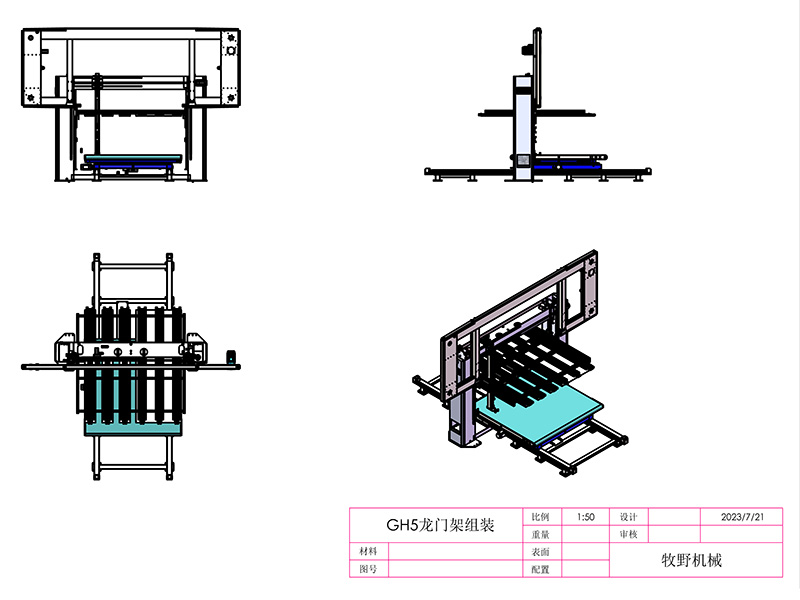

Planos de instalación
  • Installation Drawing
  • Installation Drawing
  • Installation Drawing
  • Installation Drawing
