Línea de corte de contornos CNC

horizontal GHL4

Usos
La Línea de corte de contornos CNC horizontal GHL4 sirve para cortar casi cualquier perfil geométrico; por consiguiente, se utiliza en una gran cantidad de industrias.

Materiales para cortar
Poliuretano, HR+CMHR, espuma flexible PU, espuma pegajosa, látex, Basotect ®, espuma laminada, espuma tipo caja y polietileno.

Formas
Estas máquinas cortadoras de contornos son perfectas para el corte de bloques de espuma y productos en 3D o 2D, ondulados, curvados, regulares e irregulares.

Parámetros técnicos

Estándar Opcional
Longitud del bloque de espuma 50000mm >50000mm
Altura del bloque de espuma 1250mm 1500mm
Ancho del bloque de espuma 2200mm 2300mm
Mesa de trabajo Mesa de trabajo giratoria automática (90º)
Potencia en corriente alterna 380V 3 fases 4 cables
Potencia total 10KW
Precisión de corte ±0.5mm
Herramienta de corte - Presión de la sierra: 5bar
- Sierra giratoria
- Tamaño de la sierra: 0.6mm×3~5mm×11000mm
- Velocidad lineal:15m/s
Opciones de operación -módem (ofrece el diagnóstico y mantenimiento a distancia)
-mesa de trabajo rotatoria controlada por el operario
-software de programación automática
-terminal de ordenador
-valor absoluto del sistema
-ajuste automático del ángulo
Velocidad máxima de corte Depende del material. La velocidad máxima de corte es normalmente de 30m/minuto

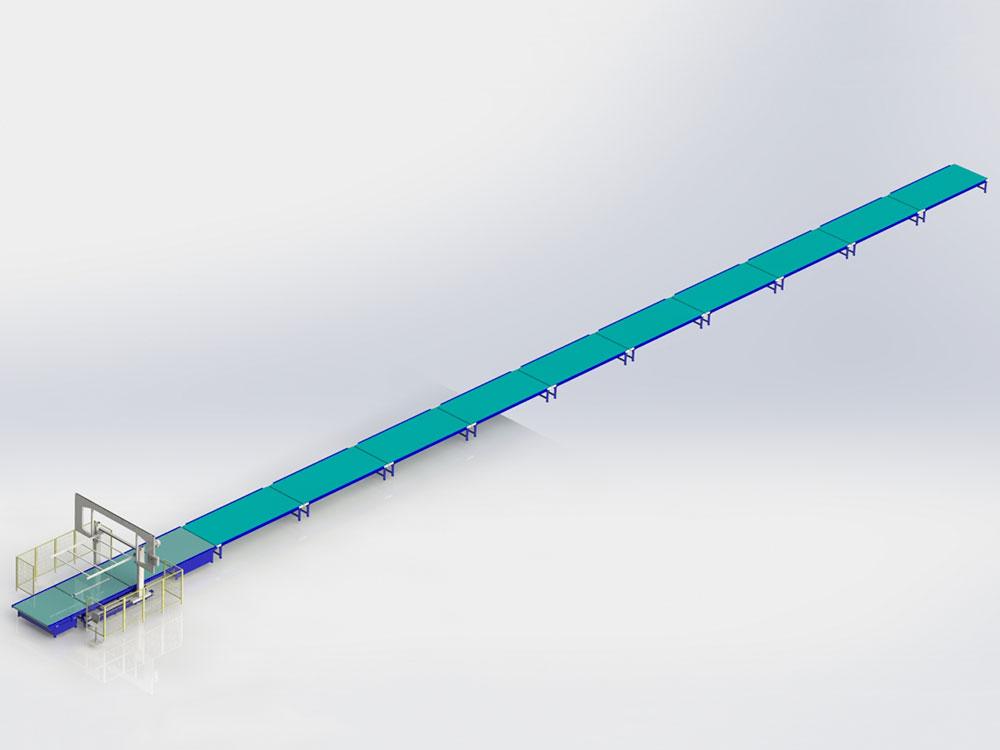

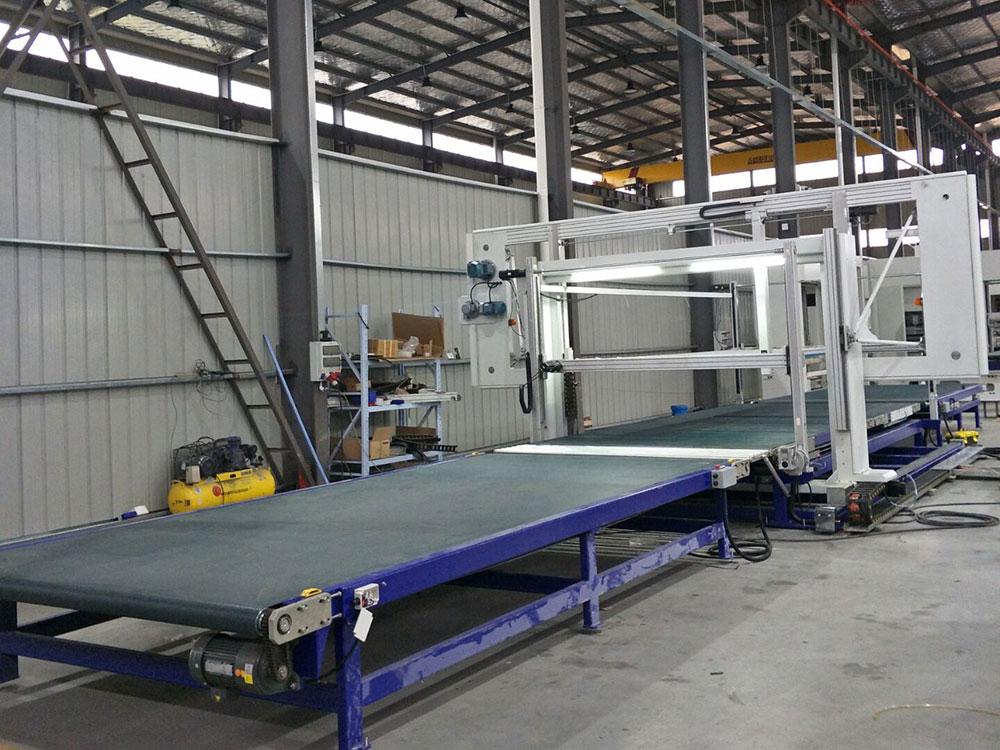

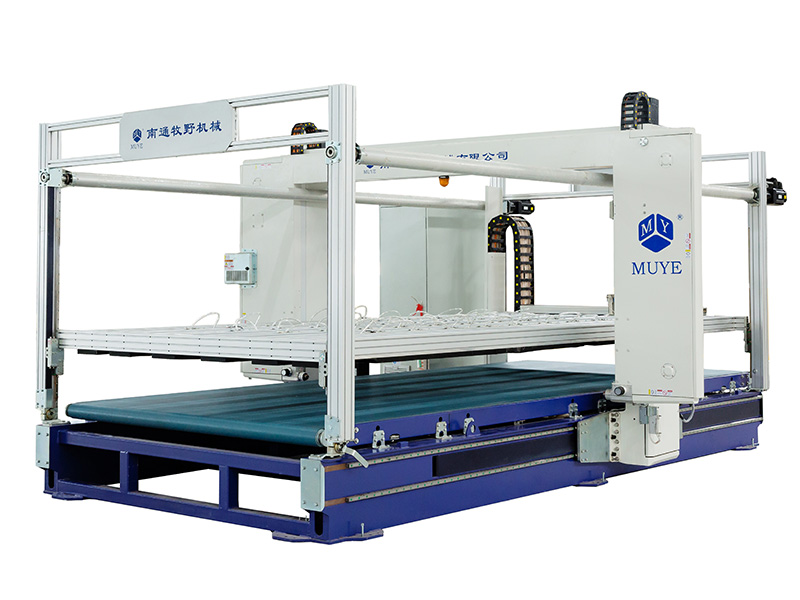

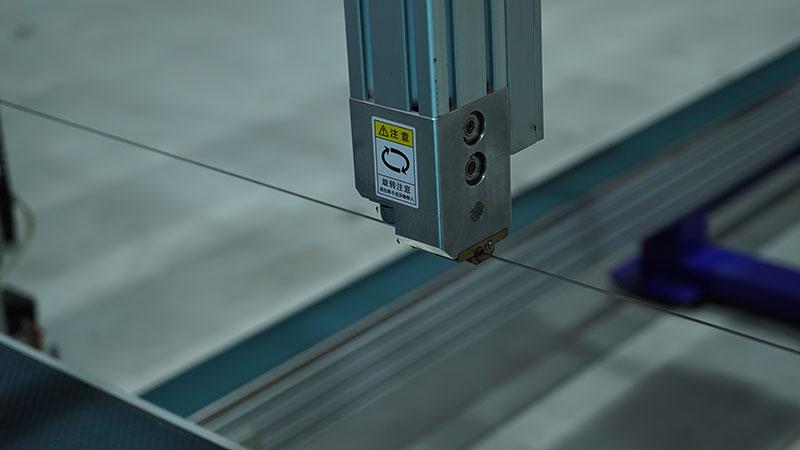

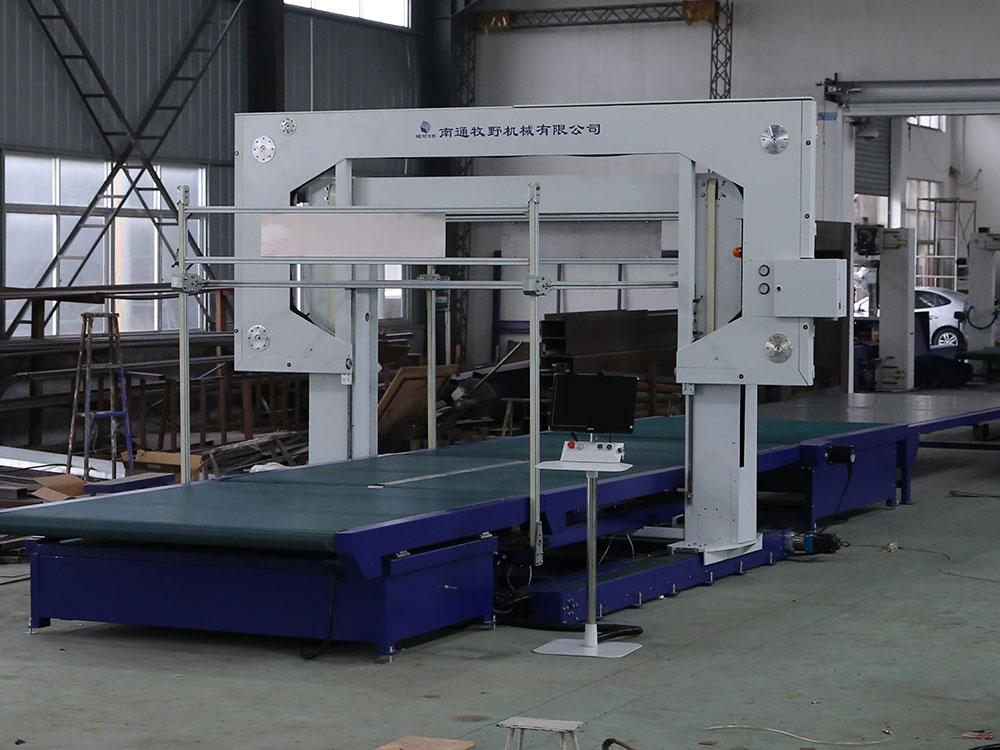

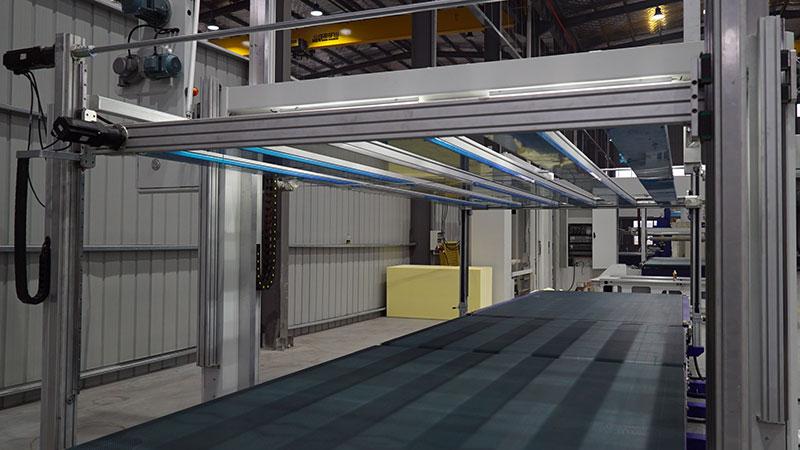

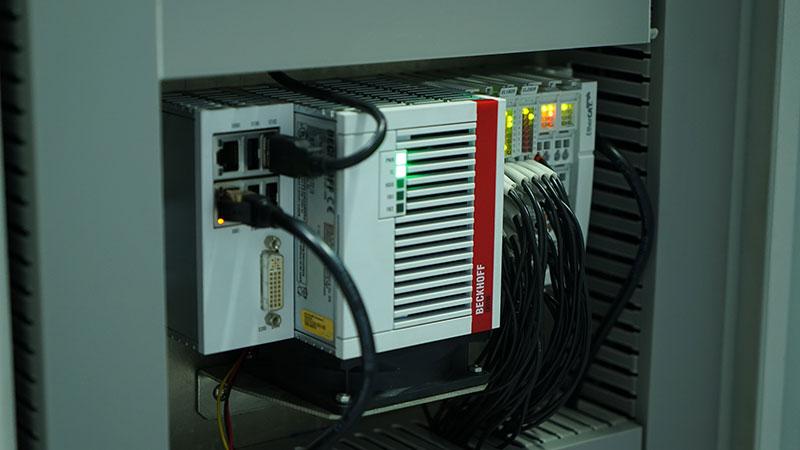

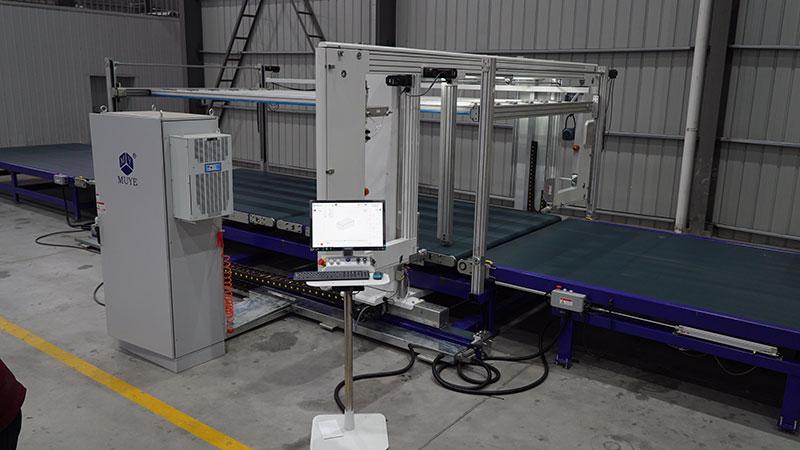

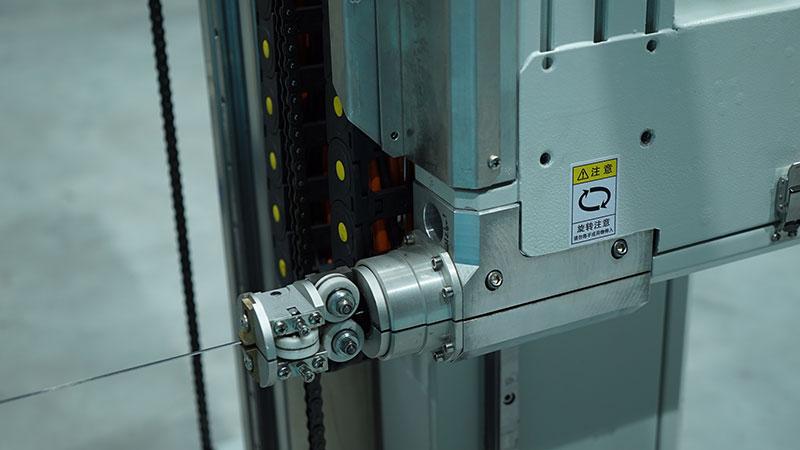

Detalles de la línea de corte de contornos CNC horizontal GHL4

  • Details of Horizontal CNC Contour Cutting Machine, Model GHL4
  • Details of Horizontal CNC Contour Cutting Machine, Model GHL4
  • Details of Horizontal CNC Contour Cutting Machine, Model GHL4
  • Details of Horizontal CNC Contour Cutting Machine, Model GHL4
  • Details of Horizontal CNC Contour Cutting Machine, Model GHL4
  • Details of Horizontal CNC Contour Cutting Machine, Model GHL4

La línea cortadora de contornos CNC está diseñada en base a la cortadora de espuma horizontal GHL4. Esta máquina de corte es perfecta para aquellos que quieran cortar grandes cantidades de espuma en formas irregulares. Nuestra línea de corte de contornos corta la espuma de forma automática y continua.

Características
1. Esta máquina ocupa poco espacio (solo el 5% de lo que ocupa una máquina similar).
2. Bajo consumo energético.
3. Esta cortadora de espuma ofrece una alta eficiencia de corte. La línea utiliza una hoja de sierra sin fin en lugar de la sierra oscilante, lo que incrementa de 2 a 3 veces la velocidad original.

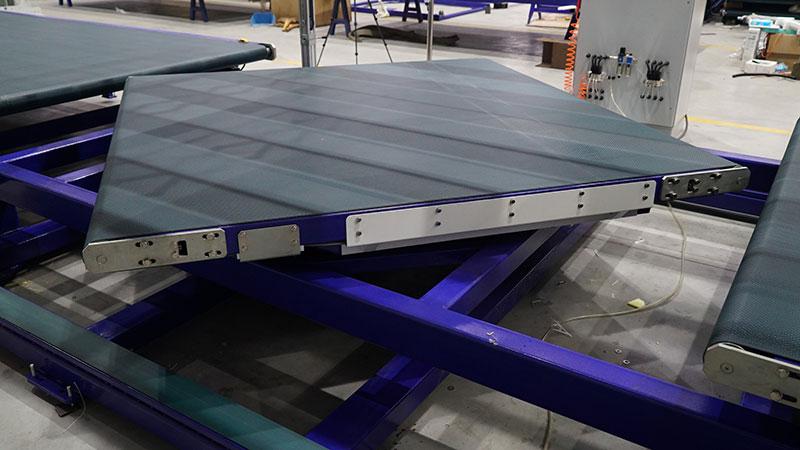

4. La línea de corte CNC cuenta con una plataforma rotatoria con un estante a presión que ofrece una alta precisión de corte.
5. Es perfecta para el embalaje, ya que permite el procesamiento y empaquetado simultáneo.
6. La máquina cortadora de contornos GHL1 cuenta con un diseño único que previene la pérdida de material.
7. Reduce ampliamente el trabajo manual y los costes de producción.

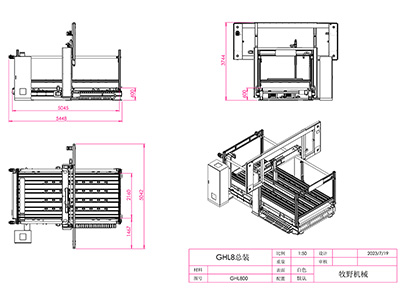

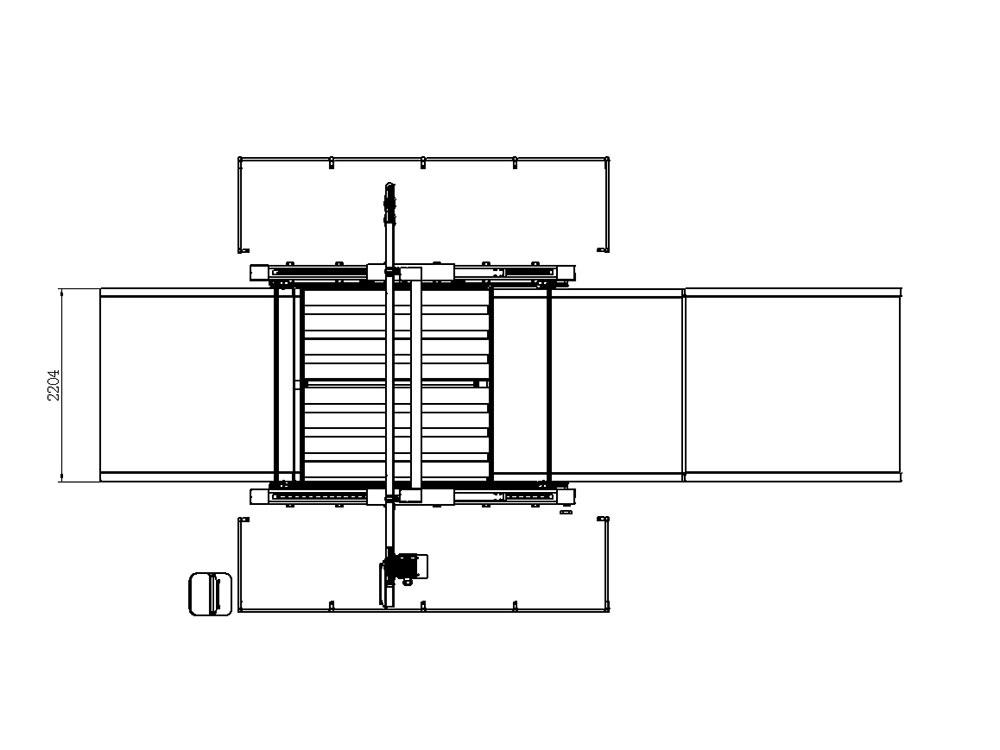

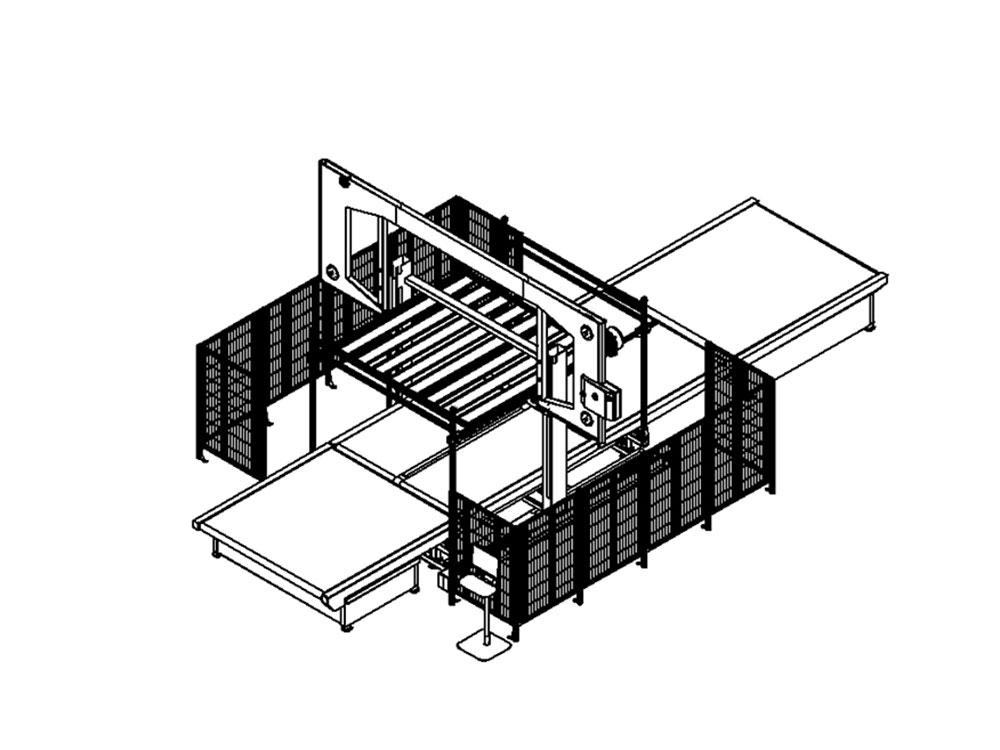

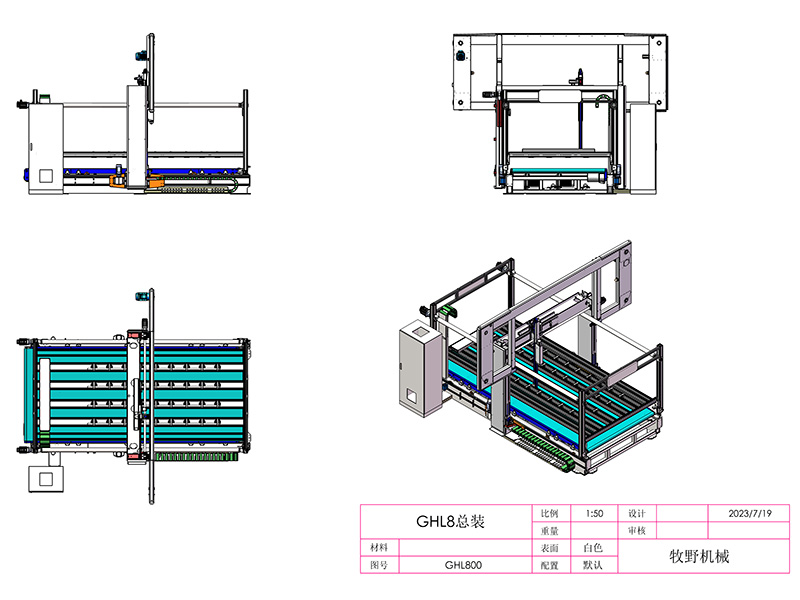

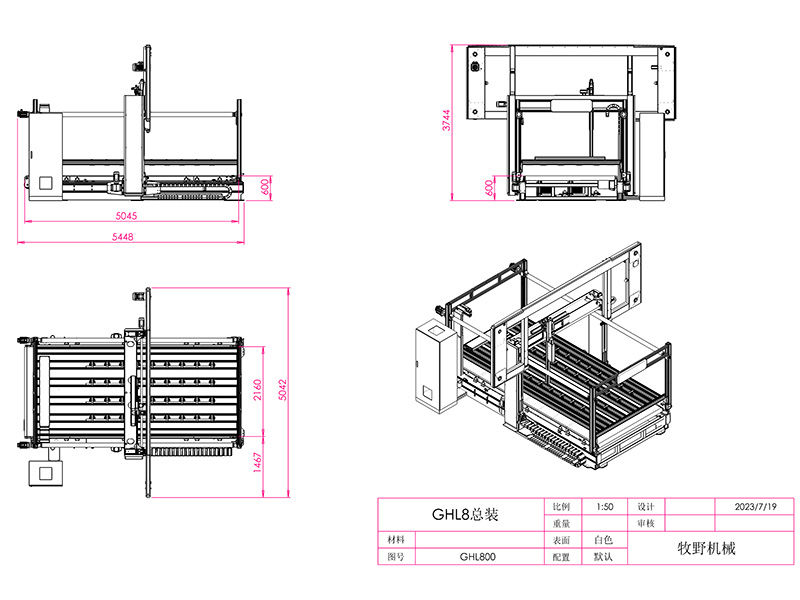

Planos de instalación
